南水北調?？h管幕工程
南水北調受水區鶴壁供水配套工程?？h段需下穿S219、S215省道，為保證施工期間不影響交通先施作Φ245管幕進行超前支護。管幕設計為門型，管間距
隧道所處地層為粘土及粉質粘土層，采用新開發的螺旋出土頂管管幕施工方法和設備進行施工螺旋出土頂管鉆機為動力頭式，輸出旋轉動力。動力頭前端安裝有螺旋鉆桿及螺旋鉆頭，待鋪設的Φ245鋼管在螺旋鉆桿之外。鋼管與螺旋鉆桿之間形成出土空間，定長配套，可接尺。頂進油缸在動力頭后端階段頂進，推動動力頭實現給進。隨著螺旋出土頂管鉆機的轉動，螺旋鉆桿向切削鉆頭傳遞鉆壓和扭矩來切削土屑，并將土屑排到工作坑。頂進油缸向前頂進管道，邊頂進、邊切削、邊輸送，將管道逐段向前鋪設。
該工法的成功應用，大大提高了管幕支護的施工效果，避免了水鉆施工對地層的擾動影響，也凈化了施工環境。施工現場順利完成了管幕鎖扣聯接頂進，為國內管幕施工提供了新的方法和實踐經驗。
附圖：

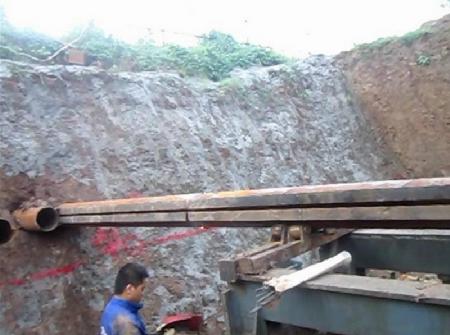

頂部橫排管幕施工

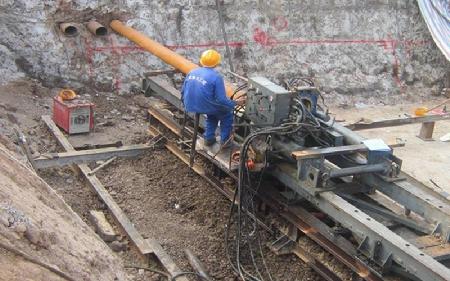

帶鎖扣管幕施工

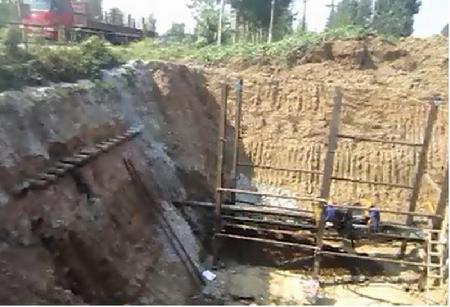

側部豎排管幕施工
